品牌:仓之友
产品名称:四向穿梭车立体库货架
规格:按需定制
适用场景:冷链、饮料、制药、食品、化工等等制造业均可适用
发货:3天内
发送询价

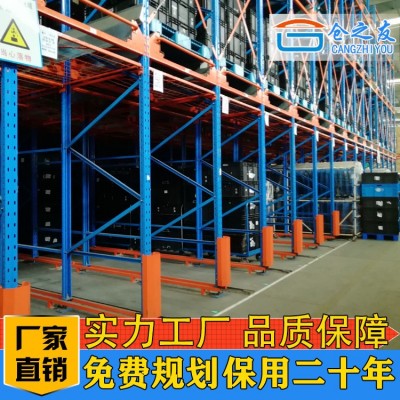

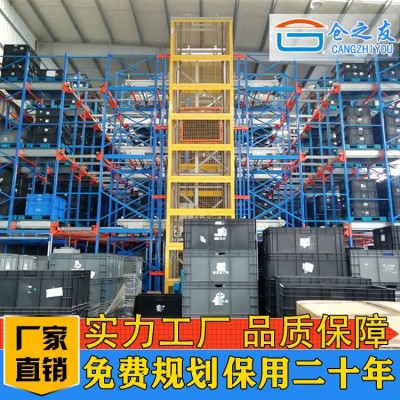

四向穿梭车式货架：是搭配四向穿梭车、托盘垂直提升机等组成的全自动密集式仓储系统中的一种穿梭车式仓储货架。
四向穿梭车货架结构：
四向穿梭车货架一般均采用标准件或者挂接的方式进行连接，它方便安装、维护和拆卸，其中的主要构件是由货架片、横梁、导轨、连接板、货物导向等组成，各结构部件主要详解如下：
1.柱片：要知道柱片是整个货架系统的主要支撑结构，它的主要结构是由立柱片和支撑构成的；
柱片中的立柱和支撑主要采用的是轧机轧制，其中立柱材料选用的是国产优质钢材国标为Q235B；
四向穿梭车中的立柱主要采用的是M100*68的立柱，其厚度范围大概为2.0mm，这样可以使立柱拥有更强的刚性和强度；
一般来说柱片的柱面孔距大概范围为75mm，它可以大大提升空间的利用率；其中柱孔为自锁式，插接牢靠，且可以避免小车工具误操作带来的不安全因素存在；
柱片的表面一般为镀白锌，其镀锌层光滑且美观；
这里要提醒一点：立柱及平斜撑截面要以方案设计为准；
货架与地面的连接均采用“化学螺栓(膨胀螺栓)+可调螺杆”的模式进行；
针对以上的连接方式，在其制作、安装方便以及地面不平的情况下，一定要确保货架安装的精准度。
2.连杆：
连杆在四向穿梭车中的作用便是将两组货架片之间的进行连接作用；
连接杆一般采用的是C型折弯件，其厚度一般为1.5mm；
连杆所用的材质一般均采用优质钢材Q235B，且表面也会采用静电环氧树脂粉末喷涂等工艺工序进行材质的处理。
3.横梁：
横梁在四向穿梭车系统中起到了承载与固定导轨的作用；
四向穿梭车系统中的横梁会通过挂片和立柱进行相联接，然后挂片挂销则采用承载性非常好的柱形销；
横梁与立柱连接后，在每个挂片上都会加上一个保险销，以保证系统的安全性；
穿梭车式货架中的横梁一般采用的是矩形管制作，其厚度范围为2mm。
4.主导轨：
四向穿梭车行走的主要构件是主导轨，它是通过螺栓再固定在立柱上；
在主导轨中，导轨一般是都为C型梁结构。
5.子导轨：
子导轨是四向穿梭车取货行走的主要构件，它会通过螺栓部件固定在横梁的连接板上；
在子导轨中，导轨一般为δ结构，所以厚度范围大概为3.0mm。
6.水平拉杆和垂直拉杆装置：
要知道水平拉杆和垂直拉杆两个装置是保证货架整体稳定性的的重要组成构件；
其水平拉杆装置和垂直拉杆装置一起组成了一个牢固稳定的塔状钢结构；
水平拉杆都是在高度方向进行布置，再通过拉板固定；
垂直拉杆装置一般都是在货架的背部；
其中水平拉杆一般采用尺寸规格为Φ28*厚1.5mm的圆管，然后通过拉板固定于导轨支撑梁上；
在垂直拉杆中，其中的横杆均采用Φ40*厚2.0mm的圆管。
以上是智能四向穿梭车货架的详细参数供各大企业进行参考！中山仓之友仓储设备有限公司专注于仓储货架19年生产经验，供应四向穿梭车货架生产、设计、安装、调试等一站式服务，是国内一家有实力的货架厂家，针对于在各企业选择仓储货架而言，您可以选择仓之友，以便于更好地选择适合自己企业或者说适合自己仓库的穿梭车货架。
